特点：

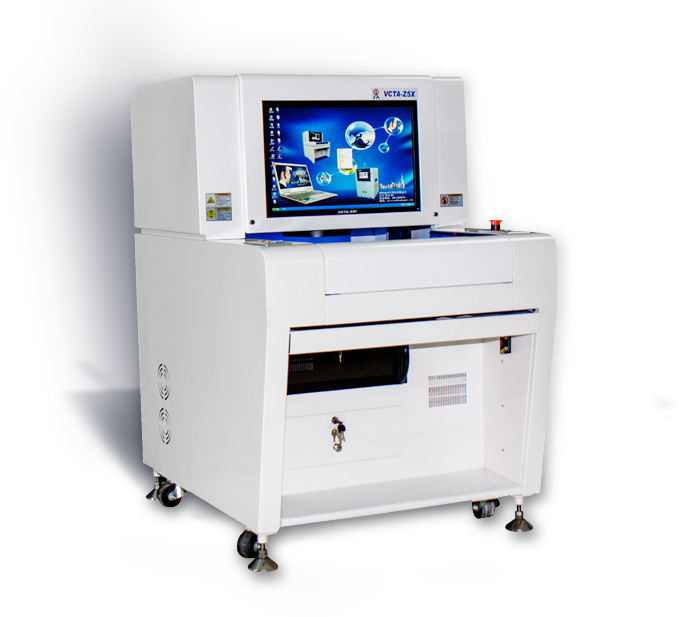

1.VCTA-Z5(X) 自动光学检测设备（脱机型）,有效专注SMT及PTH插件测试,多功能、高精度、高效率
2.灵活/多用途的AOI，不同型号适用于生产在线的多个质量控制位置，包括锡膏印刷后2D的锡膏质量检查，回流焊接前的元器件测定，回流焊接后PCBA的工艺品质检查，以及手插件波峰焊接后的检查
3.国内首创可检测插件组件正面信息的AOI
4.多功能型的智能型AOI，高清晰的工业摄像系统,时刻捕捉质量缺陷
5.智能颜色提取分析技术
6.智能锡珠检测算法，通过对板面颜色、亮度及锡珠的形状颜色特征进行分析运算，对基板上的锡珠进行检测分析，可以对单独元器件的锡珠进行检测，也可以通过对基板整体画框进行整板上的锡珠检测。
7.单框多算法，多种算法的综合应用，大大提高产品检测的直通率和降低误判率，测试效果更佳。采用单个检测框，实现多个检测算法的融合，通过不同角度的分析原理对产品的质量进行分析检测。
一、视觉识别系统
1.判别方法：综合拥有权值成像数据差异分析技术、彩色图像对比、颜色提取分析技术、相似性、二值化、OCR字符识别，外形轮廓分析技术，锡珠功能检测，波峰焊插针检测等多种算法。
2.摄像机：300万像素CCD彩色摄像机（可选配500万像素）,分辨率：12/15/20微米/点可选。
3.光源：RGBB四元三色环形LED结构光源。特殊辅助同轴光源(选配)。
4.图像处理速度
1)0201元件：<10毫秒(标准高度)
2)每画面处理时间:<170毫秒(标准高度)
5.检测内容
1)锡膏印刷:有无、偏斜、少锡多锡、断路、污染
2)零件缺陷: 缺件、偏移、歪斜、立碑、侧立、翻件、极性反、错件、破损
3)焊点缺陷:锡多、锡少、连锡、脏污，虚焊
4)波峰焊检测: 多锡，少锡，短路，苞焊，沙孔
6.防静电措施：防静电插座，配防静电环
二、机械系统
1.PCB尺寸：25×25毫米~330×480毫米(可根据客户要求定制更大尺寸)
2.PCB厚度：0.5毫米~2.5毫米
3.PCB翘曲度:<2毫米（有夹具辅助矫正变形）
4.零件高度:零件高度：正面≤50mm；背面≤75mm
5.最小零件：20um 0201 Chip 0.4Pitch IC/15um 01005 Chip 0.3Pitch IC
6.X、Y平台
1)驱动设备:交流伺服电机系统
2)定位精确度:<10μm
3)移动速度:700mm/s
4)Z轴 (Z5X特有):可调高度：50mm～90mm，安全高度50mm/可识别元件高度：1mm～50mm/调节方式：自动调节
三、软件系统
1.操作系统:Microsoft Windows XP Professional/Windows 7
2.识别控制系统
1)特点:应用权值图像差异建模技术和独特的颜色提取分析技术，学习Ok样品，自动建立标准图像、识别数据及误差阀值。相机及光源部分可在测试过程中根据元件的高度自动调整对焦高度，保证检测的精度。
2)操作：图形化编程，自带元件库，根据元件形状选择标准自动生成检测框,精确自动定位，微米位微调，制程快捷
3.Mark
1)点数:可选择3个常用的Mark点或多个Mark点使用
2)识别速度:0.5秒/个
四、控制系统
1.电脑主机：工业控制计算机，Intel双核CPU，4G DDR内存，500G硬盘
2.显示：22英寸液晶宽屏显示器
五、其他参数
1.机械外形尺寸（长*宽*高）：105cm×108cm×135cm
2.重量：约500公斤
3.电源：交流220伏特+/-10%，频率50/60Hz，额定功率600W（Z5X：800W）
