沈阳机床-ZYZ数控专机ZYZ-118

  • 品  牌: 沈阳机床
  • 规格型号: ZYZ-118
  • 浏览量: 423
  • 发布时间: 2018-05-25

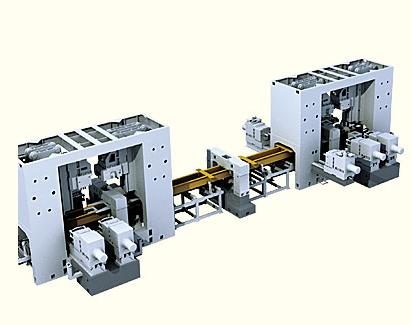

ZYZ数控专机ZYZ-118中梁组合钻床产品说明:

本机床由14个动力单元、定位夹紧系统、工件输送系统、排屑系统、电控系统、液压系统、刀具及基础等组成。卧式动力单元共有10个,用于完成中梁两端的前、后从板座孔以及中间的过管孔的钻削加工。


ZYZ-118中梁组合钻床技术参数:

多轴箱主轴数量:   12轴(卧式)    2轴(卧式)    8轴(立式)    6轴(立式)

钻头直径mm:       φ23.5        φ65          φ23.5       φ22

动力头数量:         8            2             2           2

钻孔深度mm:        28           30             52         18

钻孔数量:         12(9)          2             8           6

主轴转速rpm:       125          46             125        125

动力头行程mm:      630          630            630         630

主电机功率kW:     5.5×8       5.5×2         7.5×2       5.5×2

液压电机功率kW:    3×8         3×2            3×2        3×2

电源V/Hz:         380 50       380 50         380 50      380 50

总功率kW:          150          150             150         150

系统液压Mpa:        4            4                4           4

动力头速度m/min:    3            3                3           3

进给力kg:          5000         5000             5000        5000

工件传送速度m/min: 10-13       10-13            10-13        10-13

滚道距地面高度mm:   912          912              912         912

主机轮廓尺寸mm: 16110×5200×3755 16110×5200×3755 16110×5200×3755 16110×5200×3755

净重t:             100约       100约             100约        100约
