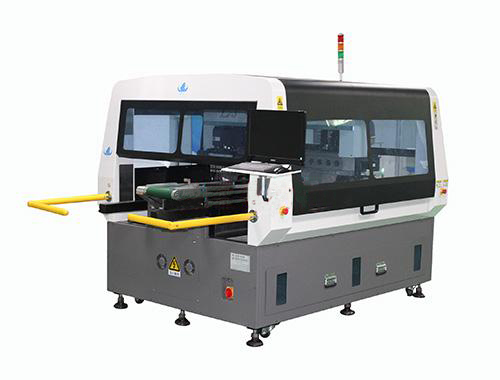

ETON易通HT-E4贴片机

  • 品  牌: 易通/ETON
  • 规格型号: HT-E4
  • 浏览量: 472
  • 发布时间: 2018-05-25

国产品牌ETON易通/HT系列/HT-E4软灯条贴片机(无限长):

产品概要: 软件灯条品牌贴片机4模组60只电子飞达软灯条高速贴片机。一次性贴装完成无限长软灯带,产能突破9~10万点 CPH;5米软灯条LED灯一次性贴装机


HT-E4技术参数:

外形尺寸:长3450mm宽1800mm高1700mm

         总重量:2000Kg

柔性线路板:PCB板尺寸:MAX:250*无限长

           贴片方式:群取群贴

操作系统:系统:Windows 7

         显示器:LED显示器

         输入装置:键盘、鼠标

视觉系统:摄像机数量:进口相机九套

                   视觉对位,多点MARK校正

重复精度:±0.05mm Chip

贴片高度: 12mm

贴片速度:100000~110000 CPH

贴装零件范围:带装LED 3014/3020/3528/5050等

元件跨距:0.2mm

可放置送料器数量:60PCS

使用电源:220AC 50Hz

电源功率:8KW

压缩空气:0.6MPa(ANR)

使用环境:温度:23℃±2℃ 湿度:30-80%RH 海拔:1000m以下

导轨传动:皮带传动

传输速度:>300mm/秒

传输方向:单向(左→右或右→左)

传送方式:在线

定位方式:光学

空气消耗量:<150L/min

电气控制:ETON自主研发

运动控制卡模块1套:ETON自主研发

XY轴驱动方式:伺服电机用于X、Y轴做全闭环反馈控制
