全自动贴片机是用来实现高速、高精度地全自动地贴放元器件的设备,是整个SMT生产中最关键、最复杂的设备。贴片机是SMT的生产线中的主要设备,贴片机已从早期的低速机械贴片机发展为高速光学对中贴片机,并向多功能、柔性连接模块化发展。

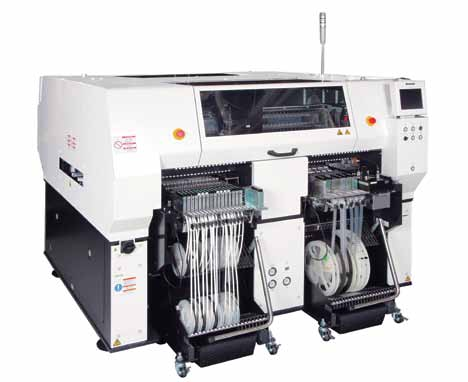

机种名:AM100
基板尺寸(mm):L50×W50~L510×W460
贴装速度:35800cph(0.1006s/芯片)、12200cph(0.295s/QFP□12mm以下)
贴装精度:±40μm/芯片,±50μm/QFP 12mm以下,±30μm/QFP 12mm~32mm
元件尺寸(mm):0402芯片*3~L120×W90或L150×W25(T=28*4)
基板替换时间:约4.0s(背面无贴装元件时)
电源:三相AC200/220V±10V、AC380/400/420/480V±20V2.0kVA
空压源:Min.0.5MPa~Max.0.8MPa、200L/min(A.N.R.)
设备尺寸(mm):W1970×D2019*5×H1500*6
重量*4:2650kg
编带
编带宽:8~56/72/88/104mm
编带料架规格:Max.160品种
托盘供料器规格:Max.120品种*1
(8mm编带、双式编带料架时(小卷盘))
杆状
编带料架规格:Max.20品种
托盘供料器规格:Max.15品种*1
托盘
托盘供料器规格:Max.20品种*1
手动托盘规格:Max.20品种*2(固定供给部用选购件)
