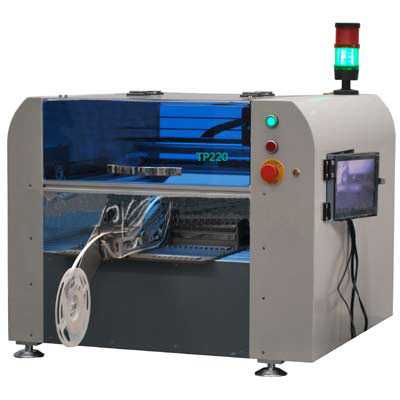

TERMWΛY泰姆瑞/德国/TP系列/台式贴片机/全自动贴片机TP220: 【商品简介】： TP220贴片机是一款自动的小型台式高速贴片机，它通过真空吸嘴可以贴装各种片式元件，是目前市场上性价比最高的自动贴片设备。本产品适合大部份SMD片状元件0603以上元器件和部分SOIC；可配置GF款喂料器，Z轴独立旋转，能满足各种角度的片式元器件的贴装。 特点： 1.整机采用精密导轨，有效提高贴片精度。 2.整机采用视频编程，轻松完成元器件的编程对位。 3.可导入电路板CAD数据为贴片数据，实现自动编程，不用手动输入元件坐标。编程简单,方便入门者便捷实用。 4.根据大小不同元器件，吸嘴可手动更换。 5.高性价比自动贴片机，最适合中小规模生产、科研及个人使用。尤其适合小型电子厂的中批量生产。 6.整机由工业计算机配合专用软件控制，方便操作使用。 7.可以非常稳定并且方便的完成拼版的编程和贴装。 8.可以在软件中显示拼板中所有坐标点，并对其中的坐标进行微调。来实现高精密的贴装。 9.可以在软件中设置各个拼板的间距，并根据间距显示所有放料坐标，可以在拼板中选择不贴的拼板。 10.如果电路板加工有质量问题，可以对放料位置进行整体偏移改进。 11.软件可以实现双贴片头自动优化功能。 12.软件中增加XYZ轴的移动时的限位检测。 13.软件中增加了6档变速功能，可以根据移动距离查表得到最佳速度，并进行速度设置，这样可以提高机器长期使用的稳定性。 可选配件： 1、自动喂料器 2、IC盘式喂料器 3、传输导轨 4、自动换嘴系统 5、点胶系统
型号：TP220
最大电路板面积：300×200mm
最大移动范围：400×460mm
Z轴最大移动范围：10mm
贴片速度：最大速度：6000CPH
实际贴装速度：3500-4000CPH
贴片精度：±0.10mm
重复精度：±0.15mm
对位方式：视频对位+机械对位
可以贴装元器件：0402以上阻容件和20mm以下SOIC
编程方式：软件编程输入
传动方式：采用工业同步带传动
带式喂料器：可选配8mm,12mm,16mm,24mm喂料器
短带喂料器：可选配8mm,12mm,16mm,24mm喂料器
喂料器数量：前后可放置50把8mmGFTA-08S或CFTA-08S喂料器
IC盘数目：最多2个
操作系统：WINDOWSXP
压缩空气：80psi（0.5Mpa），气源需要外接气源
电源：220V,50Hz
重量：126kg
外形体积：810×760×620mm
