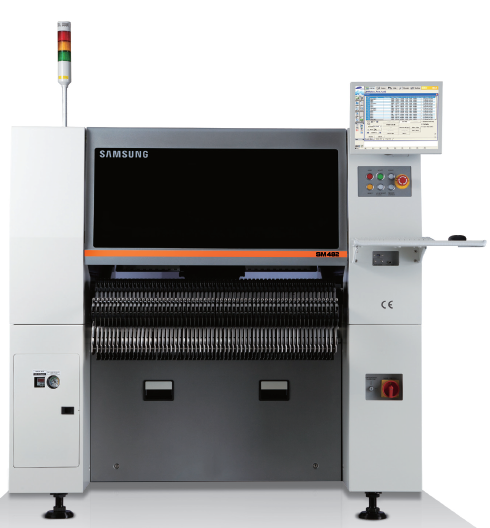

Hanwha韩华(原三星)/高速贴片机/SM系列/SM482puls贴片机: SM482 PLUS是在高速贴片机SM471 PLUS的平台基础上针对异型元器件对应能力进行强化的,配有1个悬臂6个轴杆的泛用机,可贴装□55mm IC,支持Polygon识别方案,并且针对形状复杂的异型元器件提供优越的解决方案。 优势: •从元器件吸料位置到贴装位置,无减速最短距离的移动(Flying Vision) •空压系统及吸料/贴装动作最优化 •无需校正高精度电动供料器 •多角形方式的识别(韩华专利) •适用 Overlap Motion 特点: •30K CPH 超高速贴装(Optimum) •配置单悬臂和 6 个吸嘴头 •元器件对应能力强化– CSP, 对应光泽性引脚元器件 •高精度电动供料器 (标准) •可混用空压式,电动式供料器 •内置真空泵
贴装速度:30,000CPH(优条件)
贴装精度:±50um@u+3ò/Chip,±30um@u+3ò/QFP,
元器件尺寸: Chip 0603~□55mm(H 15mm),~L75mm Connector,
基板尺寸(单轨):50(L)*40(W)~460(L)*400(W)
PCB厚度:0.38mm~4.2mm
电源:AC200/208/220/240/380/415V(50/60Hz,3Phase)Max.4.7kva
空压:0.5~0.7Mpa(5-7kgf/c㎡)180nl/min
重量: 约1600KG
设备尺寸: 1650(L)*1680(D)*1530(H)
配置:Nozzles 吸嘴(含TOOL:1pcs,共20PCS)
