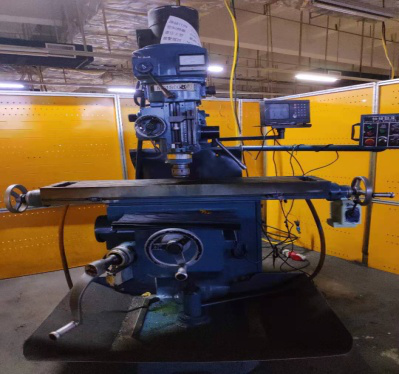

快捷铣床QJM - QB
立铣头采用强力结构配合，低速钢性强渡充足，高速稳定性特佳。
· 机体铸件采底座、立柱及伸出臂滑道座连结一体成型，刚性结构超强，稳固不变形。
· 铸件均为EC30以上，或采用FCD35，且全面经材质分析后，使铸件成型，并经强制回火调质处理，耐磨性佳，无变形之虞。
· X、Y轴采用C5级精密滚珠螺杆，配合预压式双螺帽，且至至于滑道重心中心，押送平顺无背隙，定位控制性佳，使用寿命长。
· 工作台及鞍座为外覆式鸠尾配合，跨距及平面受力面积大，承载力均衡，配合自动润滑系统，押送阻力小、平稳、精确度高。
· 工作台滑轨及上下平面经调质后，高周波硬化处理。T型槽经校正后再施以研磨，提供最准确的加基准。
| MODEL | VA 型 | VS 型 |
| 主轴 | ||
| 主轴端孔 | NST30 / R8 / NST40 | |
| 回转速 | 75-3600RPM / 16段变速 | 60-3600RPM (4050) 无段变速 |
| 左右倾斜角度 | 各 45° | |
| 伸降套行程 | 140MM (5.51”) | |
| 伸出臂行程 | 450MM (17.71”) | |
| 主轴端至台面距离 | NST30 & NST40： 0-500MM (0-19.68”) R8：0-485MM (0-19.09”) | |
| 主軸中心至機身距離 | 165-615MM (6.49”-24.21”) | |
| 主軸自動壓送軸速度 | 0.035 / 0.07 / 0.14MM (0.0014”X0.0028”X0.0056”) (每转一圈) | |
| 工作台 | ||
| 面积 | 1200 x 260 mm(47.24”X10.23”) | |
| 左右行程 | 650MM (25.59”) | |
| 前后行程 | 350MM (13.77”) | |
| 升降行程 | 360MM (14.17”) | |
| T 型槽 (宽x槽数x间距) | 16 x 3 x 63MM (0.46” x 0.12” x 2.25”) | |
| 升降快速押送 | 1150MM / MIN (45.27”/min) | |
| 电动机 | ||
| 主轴 | 2.2KW (3HP) | 3.7KW (5HP) AC變頻馬達 |
| 伸降座 (Z 轴) | 0.75KW (1HP) | |
| 润滑泵浦 | 3W | |
| 电磁泵浦 | 13W | |
| 外观尺寸 ( 长 x 宽 x 高 ) | 1750 x 1610 x 2180mm | 1750 x 1610 x2310mm |
| 装箱尺寸 ( 长 x 宽 x 高 ) | 1700 x 1700 x 2100mm | 1700 x 1750 x 2100mm |
| 净重 | 1620KGS | 1680KGS |
| 毛重 | 2000KGS | 2080KGS |
