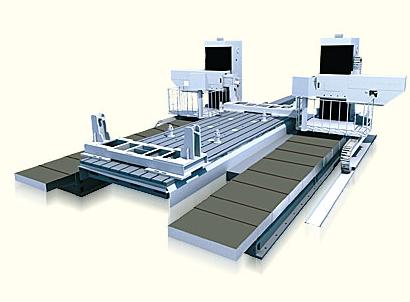

ZYZ数控专机ZYZ-126C对置车体加工落地铣镗床产品说明:
本机加工能力强,可进行钻孔、攻丝,平面铣削以及圆弧插补加工,还可以进行镗削加工。
ZYZ-126C对置车体加工落地铣镗床技术参数:
主轴锥孔(7:24):BT50
最大镗孔直径:φ200 mm
最大面铣刀直径:φ100 mm
主轴转速:0-800 rpm
主轴转矩:500 N.m
主轴进给抗力:20000 N
最大攻丝直径:M30×2
主电机功率:22 kW
定位精度(X轴):全程0.042 mm
定位精度(Y、Z轴):全程0.032 mm
重复定位精度:全程0.025 mm
气源压力:0.6 Mpa
电源:380/50 V/Hz
最大钻孔直径:φ50 mm
立柱移动行程(X轴):6000 mm
主轴箱垂直移动行程(Y轴):1000 mm
滑枕水平移动行程(Z轴):500 mm
工作台面积:7000×2200 mm
T型槽宽度:28 mm
进给速度(X、Y、Z):0-500 mm
快速进给速度(X、Y):6 m/min
快速进给速度(Z):3 m/min
数控系统: 西门子802D
控制轴数(X、Y、Z):3 个
联动轴数(X、Y):2 个
机床重量(主机):48 t
