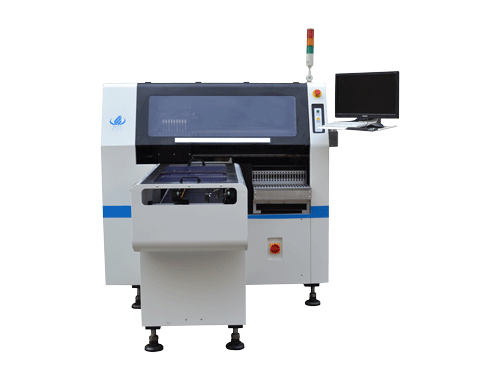

国产品牌ETON易通/HT系列/HT-E6-1200高速国产单模组多功能贴片机:
产品概要: 一次性贴装1.2米泛用性多功能贴片机,最优化实际产能20000点/每小时
特点:
1、高速国产单模组多功能贴片机
2、贴片方式采用“群取分贴、分取分贴”,独家专利技术
3、贴装零件范围:带装LED、电容、电阻、IC、异形元件等
4、视觉系统内置进口相机两套,采用一组飞行识别+MARK校正,保证贴片精度在±0.02mm范围内
5、可放置1*17PCS飞达,单模组共8只吸嘴,采用电动飞达送料系统
6、能同时生产两种不同的产品,提高产线生产效率
HT-E6-1200技术参数:
外形尺寸:长2520mm宽1550mm高1440mm
总重量:1600Kg
线路板:PCB板尺寸:MAX:350*1200mm MIN:50*50mm
PCB板厚度:厚度:0.5至3mm
PCB板固定方法:可调压气动
贴片方式:群取分贴、分取分贴
操作系统:系统:Windows7
软件:自主研发
显示器:LED显示器
输入装置:键盘、鼠标
视觉系统:摄像机数量:进口相机二套
一组飞行识别视觉对中+MARK校正
重复精度:±0.02mm Chip
贴片高度:13±2mm
贴片速度:35000 CPH
贴装零件范围:带装LED电容、电阻、ICL异形元件等(max:10mm min:0603)
元件跨距:0.2mm
使用电源:220AC 50Hz
电源功率:4KW
使用环境:23℃±3℃
导轨传动:最大长度:1200mm
传输速度:>500mm/秒
传输方向:单向(左→右或右→左)
传送方式:在线
定位方式:光学
空气压力:>5.0Kg/CM²
空气消耗量:<100L/min
电气控制:ETON自主研发
运动控制卡模块2套:ETON自主研发
XY轴驱动方式:伺服电机
喂料系统:可放置送料器数量:1*17 PCS(8mm或12mm feeder)
吸嘴数量:单模组共8支吸嘴
