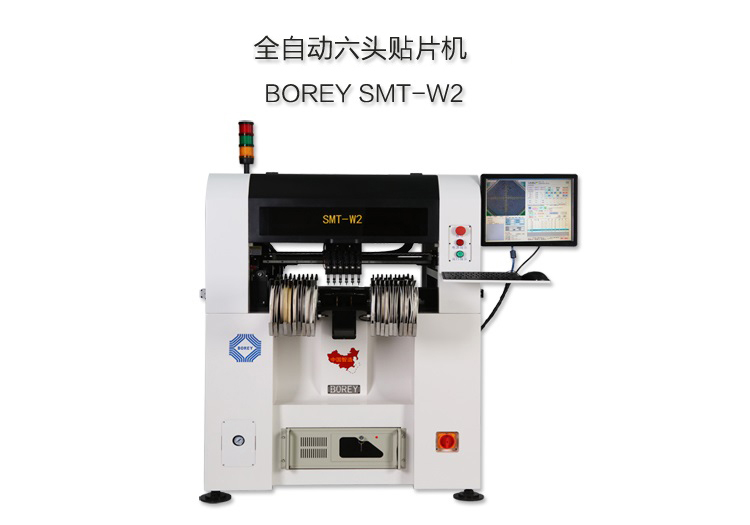

国产品牌BOREY博瑞SMT-W2贴片机

  • 品  牌: 博瑞/BOREY
  • 规格型号: SMT-W2
  • 浏览量: 264
  • 发布时间: 2018-05-25

国产品牌BOREY博瑞/全自动六头贴片机SMT-W2: 博瑞W2贴片机,适用企业工业化生产,企业、研发、教学、出口等。沿用整体研磨结构,保证强度和安装精度。整体采用进口精密研磨丝杆,松下伺服电机,在生产作业中最大的保证贴装精度和可靠性。拥有自动送板功能,可自动对接SMT生产线,保证生产作业的连续性,有效提高生产效率。

型号: BOREY SMT-W2

贴装头数量: 6个

相机个数: 8个(6高速相机、1精准相机、1Mark相机)

最大电路板面枳: 330*250mm

PCB传送方式:在线自动传送

Z轴最大移动范围: 15mm

理论最大贴片速度: 10000CPH

理论最小贴片速度: 8000CPH

定位精度: 0.01mm

重复精度:±0.03mm

传板方式: 三段式轨道,可订制贴装尺寸

吸嘴缓冲范围: 4mm

电源: 220v, 50Hz

压缩空气: 0.5-0.6Mpa

平均功率: 约 1000W

支持喂料器个数: 50 (支持振动送料器,IC托盘)

适用范围:0402、0603、0805等阻容件,二极管三极管

          SOT,TSOP, SOP,0.3mm管脚间距的

          PLCC、CSP、QFP,BGA(35*35mm)等

使用电机: Panasoric伺服系统

运动驱动系统: 高度DSP数字式高压驱动+日本进□滚珠研磨丝杆

元件角度: 0-360°任意旋转,运动中同步旋转

X/Y运行模式: 联动

操作系统: Windows XP/win7操作系统

视觉显示器:工业控制显示器(比例4:3,分辨率1280*1024)

编程方式: Pick place文件导入Protel文件导入,

         坐标导入,点对点,软件自动优化贴装路径

产品重量: 约450kg

产品尺寸: 1150*1200*1100mm
