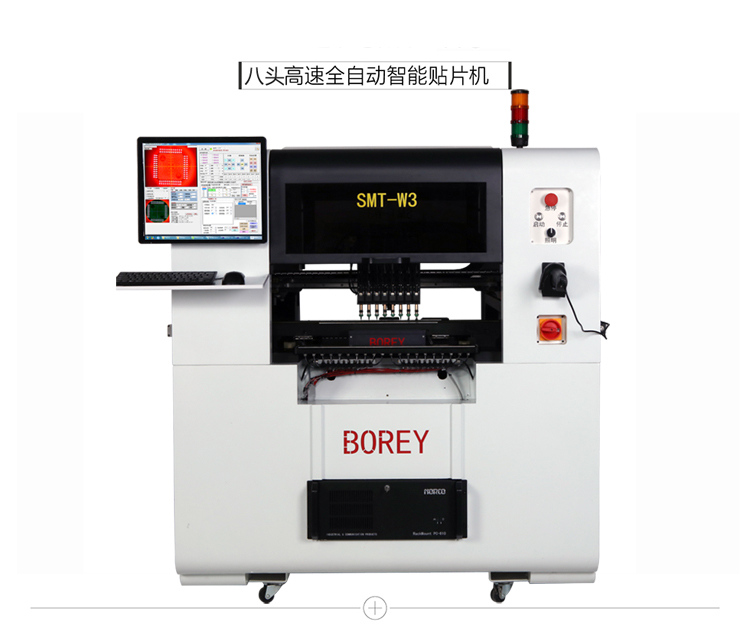

国产品牌BOREY博瑞SMT-W3贴片机

  • 品  牌: 博瑞/BOREY
  • 规格型号: SMT-W3
  • 浏览量: 326
  • 发布时间: 2018-05-25

国产品牌BOREY博瑞/头高速全自动智能贴片机SMT-W3: 更高速,更贴芯。 优势: 1.采用性能强大的松下伺服电机 2.整机配置8部高速识别相机,同步识别元器件,有效提高贴片效率 3.采用日本进口反制式正负压交换器进行高频真空通断,提高元器件拾取和放置效率 4.设备支持前后供料,共可装置60只YAMAHA送料器

型号: BOREY SMT-W3

贴装头数量: 8个

相机个数: 10个(8高速相机、1精准相机、1Mark相机)

最大电路板面枳: 400*330mm

XY最大移动范围: 700*490mm

Z轴最大移动范围: 12mm

最大贴片速度: 12000CPH(开视觉)

平均贴片速度: 9000CPH(开视觉)

定位精度: 0.01mm

传板方式: 三段式轨道,可订制贴装尺寸

吸嘴缓冲范围: 4mm

电源: 220v, 50Hz

压缩空气: 0.5-0.6Mpa

平均功率: 约 1000W

支持喂料器个数: 60 (支持电动飞达)

适用范围:0402、0603、0805等阻容件,二极管三极管

          SOT,TSOP, SOP,0.3mm管脚间距的

          PLCC、CSP、QFP,BGA(30*30mm)等

使用电机: Panasoric伺服系统

运动驱动系统: 高度DSP数字式高压驱动+日本进□滚珠研磨丝杆

元件角度: 0-360°任意旋转,运动中同步旋转

X/Y运行模式: 联动

操作系统: win7操作系统

视觉显示器:工业控制显示器(比例4:3,分辨率1280*1024)

编程方式: Pick place文件导入Protel文件导入,

         坐标导入,点对点,软件自动优化贴装路径

产品重量: 约1000kg

产品尺寸: 1400*1250*1350mm
