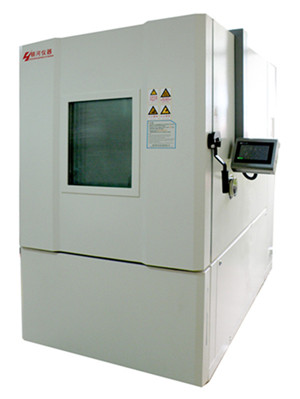

SDJ系列简介:
本试验箱适用于对产品(整机)、零部件、材料进行高温、低温、高低温回圈试验,以及恒定湿热和交变湿热试验。本试验箱可用于散热试验样品和非散热试验样品的试验。对于散热试验样品的试验,其散热功率不能超过试验箱制冷量,因制冷量为动态值,其随温度点变化而有所变化,同时,较高湿度也会因散热产品带来热量须冷却平衡时引起凝露而受到影响。
SDJ6系列详细参数
型号 |
SDJ6025F |
SDJ605F |
SDJ61F |
SDJ62F |
SDJ63F |
|||
性能参数 |
温度范围 |
-70℃~150℃ |
-60℃~100℃ |
|||||
温度波动度 |
≤1℃(≤±0.5℃,按GB/T5170-1996表示) |
|||||||
温度偏差 |
±2℃ |
|||||||
湿度范围 |
10%~98%RH |
20%~98%RH |
||||||
湿度偏差 |
+2~-3%(>75%RH),±5%(≤75%RH) |
|||||||
升温时间(室温→+130℃) |
≤65min |
≤80min |
≤80min(室温→100℃,负载50kg铝) |
≤75min(-55℃~+20℃) |
||||
降温时间(室温→-60℃) |
≤80min |
≤80min |
≤110min(室温→-55℃,负载30kg铝) |
≤75min(20~-55℃) |
||||
结构 |
外壳 |
冷轧钢板静电双面喷粉(象牙白) |
||||||
内胆 |
不锈钢板 |
|||||||
隔热材料 |
100mm非危废类环保型玻璃纤维保温层 |
|||||||
制冷 |
制冷方式 |
风冷 |
水冷 |
风冷 |
||||
制冷机 |
进口压缩机 |
|||||||
观察窗 |
300×400mm |
400×500mm |
||||||
测试孔 |
左 右侧面各1个 |
|||||||
数据存储与功能接口 |
USB数据接口:设备带有USB储存接口,存储信息包括试验时间、试验目标值和试验实测值等主要运行参数,存储格式为.csv格式,此文件可由银河公司上位机通讯软件直接生成曲线,该USB接口不支持热插拔及下载功能,如要用U盘存储试验数据,需一直让U盘处于正常联接状态;TCP/IP通讯接口:试验箱带有RJ45数据接口,后期如购买上位机通讯功能后(含银河环境试验设备嵌入式计算机监控软件V1501),即可联接此接口以实现计算机管理功能,单台试验箱支持5台计算机同时访问、上位机软件最大可管理32台试验箱 |
|||||||
内部尺寸(mm) |
深 |
600 |
700 |
1020 |
1000 |
1300 |
||
宽 |
600 |
800 |
950 |
2000 |
1200 |
|||
高 |
670 |
870 |
1070 |
1070 |
1700 |
|||
外形尺寸(mm) |
深 |
1470 |
1675 |
2015 |
2090 |
3200 |
||
宽 |
800 |
1000 |
1150 |
2250 |
1500 |
|||
高 |
1660 |
1860 |
2060 |
2080 |
2200 |
|||
装机功率 |
7.8KVA |
9.5KVA |
13KVA |
22.5KVA |
21.0KVA |
|||
冷却水(水冷设备) |
水温:5℃≤水温≤28℃可满足所有技术指标,28℃<水温<33℃可正常使用(降温时间会有所变化) |
|||||||
电源 |
380V±10%,50Hz±1三相四线+接地线,保护接地电阻小于4Ω |
|||||||
满足标准 |
GJB 150.3、GJB 150.4、GJB 150.9、GB/T 2423.1、GB/T 2423.2、GB/T 2423.3、GB/T 2423.4 |
|||||||
|
