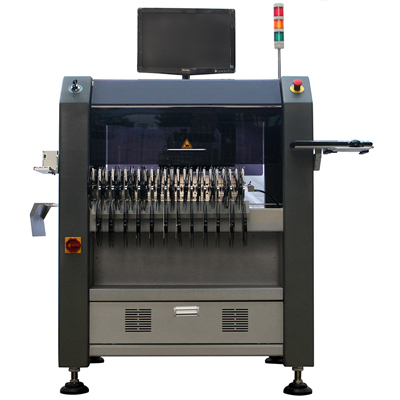

国产品牌宝迪/BA392V2 全自动飞行影像对中贴片机： 特点：1.BA392V2 采用重型耐用的直线滚珠导轨系统，提供坚固和耐用的机械结构 2.飞行影像对中系统，适合各行业，能拾放所有SMD组件: 0201, SOIC, PLCC及 QFP IC 3.底部的镜头可对中特大元件至150x100平方毫米 4.除标准的圆形基准点外，方形的PCB焊盘和环型穿孔焊盘，也可作为基准点来识别 5.创新两段送板技术，每段贴片长度600mm，可自动分段完成 1.2米长PCB 6.LED专用TEFLON吸嘴及正压吹气装备，能有效解决LED表面黏附性引致着陆失败问题 7.快速编程软件能在数十秒内完成LED放料编程，特别适合LED外发加工厂生产线操作 简介： 高精密度，灵活性强 0201 (0.6mmX0.3mm) SOIC, PLCC BGA, μBGA, CSP QFP (0.3mm脚距) 飞行影像对中系统 智能式送料器 I D 系统 适合多品种小批量生产 可选高精度 BGA 及 QFP丶IC 的视觉对中系统 内置精密摄像系统，可自动学习 PCB 基准点 创新两段送板技术，每段贴片长度600mm，可自动分段完成 1.2米长PCB 可配滴胶水及锡浆分发系统 线路板数据转移 中文视窗操作平台
贴装头数目: 2
最快速度: 6400 CPH (最适合条件下)
5500 CPH (IPC9850 Chip 1608)
送料器数目 (8 mm) 不用传送带: 最多 160
送料器数目 (8 mm) 使用传送带: 最多 96
IC 盘数量: 最多 4个
最多 10个(使用 TH-14 选件)
元件尺寸 飞行对中: - 最小: 0.6 x 0.3 mm - 最大: 16 x 14 mm
视觉对中 (选用BV38): - 最小: 0.4 x 0.2 mm (选件) - 最大: 150 x 100 mm (选件)
分辨度: X / Y臂 0.005 mm 伺服马达
Z 轴 0.02mm 伺服马达
旋转分辨率: 0 to 360° (0.045°/步) 伺服马达
准确度: +/- 0.03 mm
X-Y 重複精度: +/- 0.01 mm
PCB 尺寸(不使用传送带): 最大 600 x 350 mm (不使用 IC 盘)
最大 600 x 330 mm (使用1个 IC 盘)
最大 600 x 190 mm (使用2个 IC 盘)
PCB 尺寸(使用传送带): 最大 650 x 315 mm (不使用 IC 盘)
最大 650 x 300 mm (使用1个 IC 盘)
最大 650 x 160 mm (使用2个 IC 盘)
編程: 键盘输入、影像学习、CAD数据转换 (选件)
元件拾放感应: 视觉
主要控制: 工业用电脑
机器尺寸: 1080 x 1050 x 1350 mm
重量: 630 kg
功率: 220 V / AC, 2400 W
气源压力: 75 psi (5.5 bar), 200L/min
