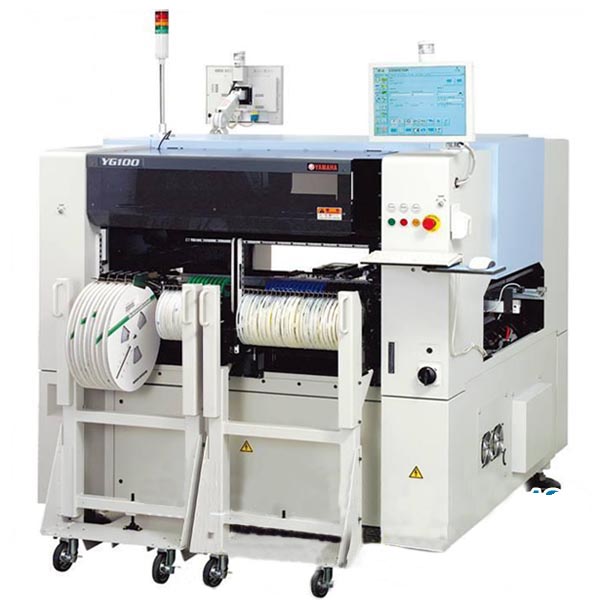

YAMAHA贴片机- YG100产品概述： YAMAHA YG100机器是YAMAHA公司专门针对高速泛用机所产出的一款高效率、高性能、高精度的贴片机、YG100能够同时贴装不同类型的异形元件、机器头部全部采用YAMAHA公司最新设计的头部结构，所有吸嘴上下控制全部由电动马达控制机器贴装精度较以前记性有很大提升 YAMAHA YG100高速贴装芯片，万能型、高精度、高速模块式贴片机，高刚性双驱动构造，高性能伺服系统，高分辨率数码多视觉相机，独创的多重精度校正系统。
YAMAHA贴片机-YG100型设备参数：
1、基板尺寸：
M - Type：L460 x W330～L50 x W50mm / t = 0.4～3.0mm
L - Type：L460 x W440～L50 x W50mm / t = 0.4～3.0mm
※sATS使用：L460 x W440～L50 x W50mm
2、贴装速度：Chip：0.15秒/配件／32mm QFP标准：1.70秒/配件
3、IPC 9850条件：17700 CPH，Chip：0.20秒/配件
4、贴装精度：（绝对精度）Chip：±0.05mm（3σ）／QFP：±0.05mm（3σ）
5、贴装角度：（0.01±180°单位）
6、可支持的元件：0402～SOP，SOJ，84引脚PLCC，0.5mm间距QFP BGA，CSP□31mm，100毫米连接器，IC插座。
7、装备零部件高度：15mm
8、零件识别方式：多角度照明数字多摄像机系统（34?/像素），多角度照明良好的视觉系统（79?/像素）。
9、操作软件：YGOS（Full Down Menu方式On Line Help功能，丰富的配件与内脏）
10、优化软件：基本服务（Head及Feeder号码，安装程序自动指定）
11、远程控制软件：选择（On Line及Off Line功能提供）
12、通信端口：（Ethernet拥有Lan & RS232C）
13、安全装置：Soft Limit和Hard Limit两种方式的Head碰撞保护装置，工作和Head和防止冲突用Cover Interlock开关。
14、电源：3相AC 416～200 V，V±10 %，50 / 60Hz，4.8kVA
15、供气源：5.5㎏/? (Dry Air) ／ 140?/min
16、尺寸和重量：1,650(W) x 1,562(W) x 1,850(H)mm
17、重量：1,630㎏
18、YAMAHA贴片机-YG100型驱动方式：
X轴：滚珠丝杠+双直，导轨/交本名伺服电机
Y轴：滚珠丝杠+双直，导轨、双交本名伺服电机
R和Z：带/交本名伺服电机
输送机上料机板宽度及高度控制：带/交本名伺服电机
光学细味尺码套使用（分辨率：2.5?）
同时吸附范围：全面36种/后36种（8mm标准）
Tray器类型：dYTF（60级）／W - ATS（60级）／S - ATS（30段）／MTF（二）
吸嘴种类及数量：FNC：3 ANC：4种（Special Nozzle除外）／15 Station
19、数据存储能力：
板被安装的最大可能的分数：10000点
板的最大可能被注册类：255种零件
板的最大可能被注册Fiducial Mark：128种（2 Point标准）
设备最大可能被注册程序：508文件
