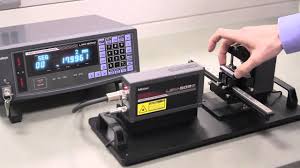

Mitutoyo三丰 LSM-503S 激光外径测定机

  • 品  牌: 日本三丰
  • 规格型号: LSM-503S
  • 浏览量: 77
  • 发布时间: 2019-12-31

暂无

产品说明

镭射外径测定机用高速扫描光素可以测量于传统仪器难以测量的工作,如易碎或弹性零件,需保持清洁的零件,和在测量力作用下变形的零件,透明零件也可以测量。

功能说明

1.每秒3200次高速雷射扫描可实现自动生产线上的高效率测量。
2.测量单位的安装型结构可实现各种测量。
3.LSM-500S专门为测量密线而设计。
4.防尘/防水保护级符合IP-64。

5.各测量单元的光学特性属据可储存在被提供的ID单元。

规格说明

订货编号Order No.

544-531 544-533 544-535 544-537 544-539 544-495C
机 型Model LSM-500S LSM-501S LSM-503S LSM-506S LSM-512S LSM-902
显示器Display 544-071C/LSM-6200 LSM-902/6900
品 牌Brand Mitutoyo
扫描频率
Number of scans
3200回/秒 scans/s 800回/秒scans/s
扫描速度
Scanning speed
76m/s 113m/s 226m/s 452m/s 904m/s 56m/s
使用温度
Operation temperature
0°C ~ 40°C
使用溼度
Operation humidity
35 ~ 85%RH (with no condensation)

测量领域
Measuring region

1x2mm 4x10mm 10x30mm 20x60mm 30x120mm 3x25mm
位置误差
Positional error
±0.4μm ±0.5μm ±1.5μm ±4μm ±8μm ±0.5μm
在20℃直线性 *Linearity at 20℃ ±0.3μm ±0.5μm ±1μm ±3μm ±6μm ±0.5μm
重现性Repeatability ±0.3μm ±0.04μm ±0.1μm ±0.36μm ±0.8μm ±0.05μm
最小解析值Resolution(selectable) 0.01μm 0.01μm 0.1μm 0.1μm 0.1μm 0.01μm
测量范围
Measuring range
0.005-2mm 0.05-10mm 0.3-30mm 1-60mm 1-120mm 0.1-25mm
光 源Light source Wave Length:650nm,可视光半导体Visible Diode Laser
