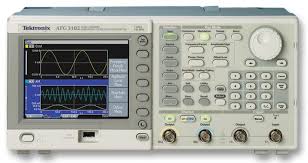

Tektronix泰克 AFG3101 信号发生器

  • 品  牌: 美国泰克
  • 规格型号: AFG3101
  • 浏览量: 85
  • 发布时间: 2019-12-31

暂无

主要特点和优点

  • 10 MHz、25 MHz、100 MHz 或 240 MHz 正弦波形
  • 14 位, 250 MS/s, 1 GS/s 或2 GS/s 任意波形
  • 高达20 Vp-p 的幅度,50Ω 负荷
  • 5.6" 显示幕,使您对设置和波形 充满信心
  • 多语言和直观操作可节约设置时 间
  • 脉冲波形边沿时间可变
  • AM, FM, PM, FSK, PWM,扫频和 突发
  • 双通道型号,节约成本和工作台 空间
  • 前面板上的USB连接器,把波形 存储到存放装置上
  • USB、GPIB 和LAN
  • LabVIEW 和LabWindows/IVI-C 驱动程式

应用

  • 电子测试和设计
  • 感测器模拟
  • 功能测试
  • 教育和培训

产品概述

无可比拟的性能、通用性、直观的操作和 经济性,使AFG3000 系列函数、任意波 形和脉冲发生器成为业内最实用的仪器。

杰出的性能和多功能性

用户可以选择12 种不同的标准波形。可 以以高取样速率生成长度达128 K 的任意 波形。在脉冲波形上,可以独立设置上升 沿和下降沿时间。可以将外部信号连接 并叠加到输出信号上。双通道型号可以 生成两个完全相同或截然不同的信号。 所有仪器都带有高度稳定的时基,每年 漂移仅± 1 ppm。

直观的使用者介面,一目了然地显示更多 的资讯

大萤幕一目了然地显示所有相关波形参 数和波形图。这为您信号设置提供了全 面的信心,使您能够把重点放在手边的 任务上。快速键可以直接进入常用函数 和参数。通过结构清楚的功能表,可以方便 地选择其它函数和参数。这缩短了学习 和重新学习怎样使用仪器所需的时间。 其感观与世界上最流行的TDS3000示波 器完全相同。

随机附带的ArbExpress® 软体,可以轻 松生成波形

通过这种PC软体,可以从任何泰克示波 器中无缝导入各种波形,或使用标准函 数、公式编辑器和波形数学计算定义波 形。

AFG3000系列特点

型号

AFG3011

AFG3021B / AFG3022B

AFG3101 / AFG3102

AFG3251 / AFG3252

通道数量

1

1 / 2

1 / 2

1 / 2

波形

正弦波,方波,脉冲波,锯齿波,三角波, Sin(x)/x,指数式增长和衰减,高斯,洛仑兹,半正矢,直流,杂讯

正弦波

1 µHz - 10 MHz

1 µHz - 25 MHz

1 µHz - 100 MHz

1 µHz - 240 MHz

高载模式下的正弦波

1 µHz - 5 MHz

1 µHz - 12.5 MHz

1 µHz - 50 MHz

1 µHz - 120 MHz

有效最大频率输出

10 MHz

25 MHz

100 MHz

240 MHz

幅度平坦度(1 Vp-p)


±0.15 dB

±0.15 dB

±0.15 dB

±0.15 dB

5 MHz - 10 MHz

±0.3 dB

5 MHz - 20 MHz

±0.3 dB

±0.3 dB

±0.3 dB

20 MHz - 25 MHz

±0.5 dB

±0.3 dB

±0.3 dB

25 MHz - 100 MHz

±0.5 dB

±0.5 dB

100 MHz - 200 MHz

±1.0 dB

200 MHz - 240 MHz

±2.0 dB

谐波失真(1 Vp-p)

10 Hz - 20 kHz

20 kHz - 1 MHz

1 MHz - 5 MHz

5 MHz - 10 MHz

10 MHz - 25 MHz

>25 MHz

THD

p-p)

杂波(1 Vp-p)

10 Hz - 1 MHz

1 MHz - 10 MHz

1 MHz - 25 MHz

>25 MHz
