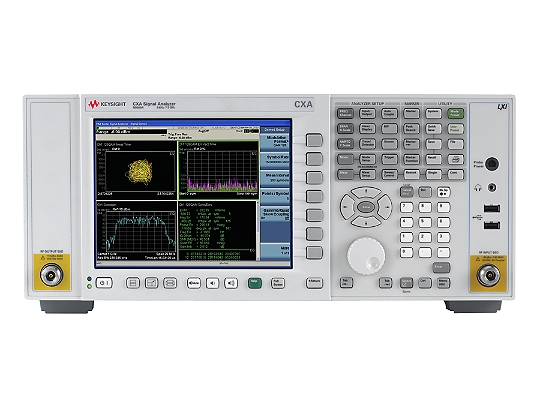

Agilent安捷伦 N9000A 频谱/信号分析仪

  • 品  牌: 安捷伦
  • 规格型号: N9000A
  • 浏览量: 79
  • 发布时间: 2019-12-31

暂无

频率

9 kHz至26.5 GHz

频率选件

3, 7.5, 13.6, 26.5 GHz

最大分析频宽

25 MHz

频宽选件

10 MHz(标配),25 MHz

最大即时频宽

即时频宽选件

1 GHz时的DANL

-163 dBm

1 GHz时,10 kHz频偏处的相位杂讯

-110 dBc/Hz

1 GHz时,30 kHz频偏处的相位杂讯

-110 dBc/Hz

1 GHz时,1 MHz频偏处的相位杂讯

-130 dBc/Hz

总体幅度精度

±0.5 dB

三阶截获(TOI),1 GHz时

+17 dBm

1 GHz时的最大三阶动态范围

111 dB

应用——通用

  • 89600 VSA软体
  • 模拟解调
  • EMI预先一致性
  • 灵活的数位调制分析
  • 杂讯系数
  • 相位杂讯
  • 脉冲
  • SCPI代码相容性
  • 激励响应
  • MATLAB

应用——蜂窝

  • TD-SCDMA(包括HSDPA/HSUPA/8PSK)
  • 1xEV-DO
  • GSM/EDGE/EDGE Evolution
  • LTE/LTE-Advanced
  • W-CDMA/HSPA/HSPA+
  • cdma2000
  • cdmaOne
  • iDEN/WiDEN/MotoTalk

应用——无线连通性

  • 802.16 OFDMA
  • Bluetooth® (BR/EDR/LE 4.2)
  • WLAN (802.11a/b/g/p/j/n/ah)

应用——数位视讯

  • 数位有线电视
  • DTM B
  • DVB-T/H/T2/T2-Lite
  • ISDB-T/Tmm

性能水准

◆◆◇◇◇◇

标准衰减器衰减范围

50 dB

标准衰减器步进

10 dB

100%截获概率的最短信号持续时间

信掩比> 60 dB时的可检测信号持续时间

无杂散动态范围

多域频宽

显示视图

触发

  • 射频猝发
  • 线路
  • 外置
  • 周期
  • Video

使用频率范本触发的应用软体

2 GHz时的DANL,不配备前置放大器

-147 dBc/Hz

10 GHz时的DANL,不配备前置放大器

-142 dBc/Hz

可用应用

主要特性和功能

  • 在信号分析中利用领先的低成本工具洞察信号本质特征
  • 利用内置的跟踪发生器选件执行经济高效的激励响应测量
  • 利用 X 系列测量应用软体添加重要功能,以进行模拟解调、杂讯系数、相位杂讯、向量信号分析、EMI 预相容性等测量
  • 通过实践操作,更深入了解理论知识,以便进行更深入地分析:与射频和微波教学实验中的培训套件结合使用
