Chroma致茂 2233 视频信号发生器

  • 品  牌: 台湾致茂
  • 规格型号: 2233
  • 浏览量: 116
  • 发布时间: 2019-12-31

暂无

主要特点:

*  多端口独立输出测试应用
*  HDMI port 输出x3
*  DisplayPort port 输出x2
*  SCART port (输出x1 / 输入x1)
*  DisplayPort V1.1a 点频率 270MHz
*  DisplayPort 支援HDCP V1.3
*  支持手/自动DisplayPort 功能设定
*  2 Link rate (1.62/2.7Gbps)选择
*  1,2,4 Video Lane选择
*  0/3.5/6/9.5dB pre-emphasis选择
*  400 / 600 / 800 / 1200mV Swing level选择
*  HDMI V1.3C (具有 24, 30, 36bit色深 /xvYCC / CEC / Lip Sync 功能)
*  数字(DVI)频率330MHz
*  支持DVI Dual HDCP测试应用
*  DVI、HDMI及DisplayPort含HDCP输出
*  Y、Pb、Pr / Y、Cb、Cr / Y、R-Y、B-Y色差输出
*  S-Video / CVBS / SCART / RGB / 色差端子/ D端子输出
*  NTSC / PAL / SECAM电视信号提供
*  EDID读出 / 写入 / 比对
*  简易的图像编辑
*  HDMI/DVI即插即用功能
*  支持省电模式
*  USB界面

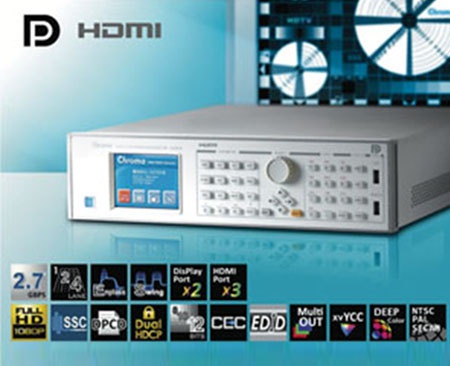

Chroma 2233-B视讯讯号图形产生器

Chroma 2233-B可程式设计视讯讯号图形产生器为一款多功能的量测设备,它结合Analog / DVI / HDMI / DisplayPort / SDTV / HDTV的信号,具高解析度的测试品质及多重输出类型支援,提供完整测试解决方案。

在数位信号的部分: TMDS输出,点频率为25~330MHz,测试画面的解析度可支援超过UXGA,另外因应更高频讯号测试,本机支援DVI Dual HDCP测试,可支援至双通道DVI测试应用。

应视讯产业大型化、高清化趋势,Chroma 2233-B支援最新高解析多媒体数位影音传输介面HDMI V1.3规范,提供更高速的频宽及色深,支援24,30,36位元(RGB或 YCbCr) 与新一代色彩标准 xvYCC及SYCC、Adobe RGB、 Adobe YCC(CEA-861E),实现真正自然色且高解析度的影像画面。

DisplayPort是由视讯电子标准协会(Video Electronics Stand ards Association; VESA)所核定的新一代视频输出介面,供业界可采用的一种开放性并具延伸性的介面标准。其发展的目的是为了降低平台设计成本,并为个人电脑平台和零元件间提供一种互通性的数位连接介面。它和HDMI一样也是经由一条数位视讯传输线便可接收到高清晰的数位音讯及视频,其最大传输总频宽可达 10.8Gb/s,充足的频宽可满足今后及未来大尺寸显示装置对更高解析度的需求。

Chroma 2233-B提供DisplayPort标准format,其主要特点有:

DisplyPort的连结有主通道、AUX CH与热插拔(HPD)三种信号所组成,主通道由4条线路所组成(1、2、4Lane),每一条可支援2.7Gbps或1.62Gbps传输速率,4条线路最多可以实现10.8Gbps。

DPCD (DisplayPort Configuration Data) 为DisplayPort通讯上主要功能,提供source与sink连结沟通桥梁。Chroma 2233-B可提供连结后以手、自动方式进行参数调整(如 Lane,Main link rate等)。应DisplayPort于长距离传输中可能产生之讯号衰减,亦可在此调整Pre-emphasis与Swing 的电压。

另外Chroma 2233-B也提供SSC (Spread Spectrum Clock,一种展频技术用来消除EMI) 测试支援,可大幅降低显示器和元件介面间电磁干扰的问题,简化工程师在产品设计上复杂度。 

同时为满足使用者一次多埠输出测试应用,本机内建3个HDMI、2个DisplayPort及2个SCART埠,可大幅缩短测试时间,以最快速的方式完成测试程式。

在操作方面,Chroma2233-B采全彩式图形化介面及内建超大容量的储存记忆体,使用者可直接单机编辑,或选购远端遥控盒,取代直接面板编辑,以增加测试空间的灵活运用。亦可于PC端应用软体VPG Master自行编辑各种不同的时序参数及测试图像,其简易之操作介面及完整之测试功能将可适于所有视讯及相关产业之研究开发、生产测试、品质验证应用,符合现今及未来多媒体显示器之测试需要。
