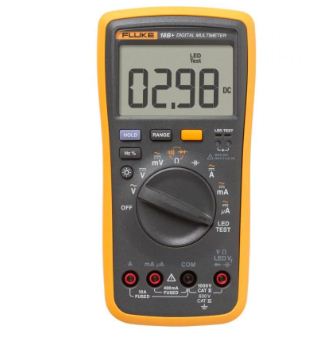

Fluke福禄克 18B 数字万用表

  • 品  牌: 美国福禄克
  • 规格型号: Fluke 18B
  • 浏览量: 1703
  • 发布时间: 2019-12-31

暂无

主要特性

·         600 V Cat III 安全设计指标

·         显示范围大出 50%,背光为明亮的白色

·         智能 LED 测试点亮 LED(不管极性),可让您在两种模式下测试 LED

o     DMM LED 插座测试模式

o     UUT (PCBA) 上的 LED 测试模式(使用测试引线)

·         电压、电阻、电流、电容

·         二极体测试, 资料保持

·         频率和占空比

·         输入终端的交流和直流电流测量值为 10A

产品规格: Fluke 18B+ 数字万用表

精度规格

·         校准后可保持 1 年的精度,工作温度为 18 °C 28 °C,相对湿度为 0 % 75 %。精度规格形式如下: ±([读数 %] + [最低有效位数])

功能

量程

解析度

精度

交流电压
(40 Hz
500Hz)1

4.000 V
40.00 V
400.0 V
1000 V

0.001 V
0.01 V
0.1 V
1 V

1.0 % + 3

直流电压

4.000 V
40.00 V
400.0 V
1000 V

0.001 V
0.01 V
0.1 V
1 V

0.5 % + 3

交流电压(毫伏)

400.0 mV

0.1 mV

3.0 % + 3

直流电压(毫伏)

400.0 mV

0.1 mV

1.0 % + 10

二极体测试2

2.000 V

0.001 V

10%

电阻
(
欧姆)

400.0 Ω
4.000 kΩ
40.00 kΩ
400.0 kΩ
4.000 MΩ
40.00 MΩ

0.1 Ω
0.001 kΩ
0.01 kΩ
0.1 kΩ
0.001 MΩ
0.01 MΩ

0.5 % + 3
0.5 % + 2
0.5 % + 2
0.5 % + 2
0.5 % + 2
1.5% + 3

电容3

40.00 nF
400.0 nF
4.000 μF
40.00 μF
400.0 μF
1000 μF

0.01 nF
0.1 nF
0.001 μF
0.01 μF
0.1 μF
1 μF

2 % + 5
2 % + 5
5 % + 5
5 % + 5
5 % + 5
5 % + 5

频率1
Hz
(10 Hz – 100 kHz)

50.00 Hz
500.0 Hz
5.000 kHz
50.00 kHz
100.0 kHz

0.01 Hz
0.1 Hz
0.001 kHz
0.01 kHz
0.1 kHz

0.1 % + 3

占空比1

1 % to 99 %

0.1 %

1 %典型情况l 4

交流电流μA
(40 Hz
400 Hz)

400.0 μA
4000 μA

0.1 μA
1 μA

1.5 % + 3

交流电流mA
(40 Hz
400 Hz)

40.00 mA
400.0 mA

0.01 mA
0.1 mA

1.5 % + 3

交流电流A
(40 Hz
400 Hz)

4.000 A
10.00 A

0.001 A
0.01 A

1.5 % + 3

直流电流μA

400.0 μA
4000 μA

0.1 μA
1 μA

1.5 % + 3

直流电流mA

40.00 mA
400.0 mA

0.01 mA
0.1 mA

1.5 % + 3

直流电流A

4.000 A
10.00 A

0.001 A
0.01 A

1.5 % + 3

1所有电流、频率和占空比的范围都是量程的1 %100 %。未指定低于量程1 %的输入值。
2
通常,开路测试电压为2.0 V,短路电流<0.6 mA
3
规格不包括测试引线电容和电容板引起的误差(量程为40 nF时,误差最高为1.5 nF)。
4
通常意味着频率为50 Hz60 Hz,占空比介于10 %90 %之间。

·

功能

发光范围

测量范围

解析度

精度

LED VF测试 1 (LED测试用插座)

1.00 to 6.00 V

NA

NA

NA

LED VF测试 2 (测试引线)

1.00 to 6.00 V

1.00 to 6.00 V

0.01 V

10 % 3

通断性阈值

不适用

不适用

不适用

70Ω

1 开路测试电压为±12 V,短路电流>±5 mA(通常情况)
2
开路测试电压为±12 V,短路电流>±3 mA(通常情况)
3 VF
测量,驱动电流低于2.2 ±0.4 mA

·

功能

超载保护

输入阻抗(标称值)

共模抑制比

常规模式抑制比

交流电压

1000 V 1

>10 MΩ <100 pF

在直流电流下,50 Hz60 Hz时,大于60 dB

-

交流电压(毫伏)

400 mV

>1MΩ, <100 pF

50 Hz60 Hz时,大于80 dB

-

直流电压

1000 V 1

>10 MΩ <100 pF

在直流电流下,50 Hz60 Hz时,大于100 dB

50 Hz60 Hz时,大于60 dB

直流电压(毫伏)

400 mV

>1MΩ, <100 pF

50 Hz60 Hz时,大于80 dB

-

1 106 V Hz 最大值

·

通用技术指标

任何端子和接地之间的最高电压

1000 V

显示幕(LCD)

4000次计数,每秒更新3

电池类型

2 AA, NEDA 15A, IEC LR6

电池使用时间寿命

最低500小时(LED测试模式且不加负载情况下为50小时。带负载情况下,电池寿命取决于被测试LED的类型。)

温度

工作温度

0 °C to 40 °C

存储温度

-30 °C to 60 °C

相对湿度

工作湿度

非冷凝(<10°C)10 °C30 °C时,小于等于90% RH30 °C40 °C时,小于等于75%

40 MΩ量程10 °C30 °C时,小于等于80% RH30 °C40 °C时,小于等于70%

海拔

工作温度

2000 m

存储温度

12,000 m

温度系数

0.1 X (指定精度) /°C (<18 °C >28 °C)

电流输入的保险丝保护

440 mA1000 V快熔,仅限指定的Fluke部件。11A1000V快熔,仅限指定的Fluke部件。

体积(高xx长)

183 x 91 x 49.5 mm

重量

455 g

IP等级

IP 40

安全性

IEC 61010-1, IEC61010-2-030 600 V CAT III, 1000 V CAT II, 污染等级2

电磁环境

IEC 61326-1:便携

电磁相容性

仅在韩国适用

A类设备(工业广播和通信设备)1
1
这款产品满足行业(A类)电磁波设备的要求,销售员或用户应注意这一点。该设备适用于商业环境,不适合家庭使用。
