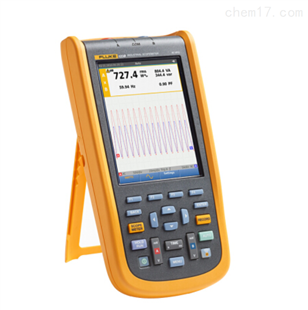

Fluke福禄克 123 数字示波器

  • 品  牌: 美国福禄克
  • 规格型号: Fluke 123
  • 浏览量: 55
  • 发布时间: 2019-12-31

暂无


示波器频宽

Fluke 125:

40 MHz

Fluke 124:

40 MHz

Fluke 123:

20 MHz

双输入真有效值多用表


直流电压、交流电压、直流电压+交流电压、欧姆、通断、二极体测试


电流、°C、°F、电容、dBV、dBM、波峰因数、保持和归零


趋势绘图记录


自动垂直比例和时间比例


显示实际值、zui小、zui大和平均值读数


游标

Fluke 125/124:

?T、1/?T、V、?V、上升和下降时间


即时取样速率


25 MS/s


等效取样速率


zui多2.5 GS/s(125, 124)或1.25 GS/s(123)。


输入和数位转换器




时基范围

Fluke 125/124:

20 ns - 1 min/div

Fluke 123:

10 ns - 1 min/div


输入灵敏度


5 mV - 500 V/div


触发类型


即触即测(Connect-and-View™)、正常、单次、沿触、视频触发、外部触发


毛刺捕获


40 ns


示波测量


自动测量:26(所有仪表)另外,Fluke 125还可测量单相和平衡式三相(三角形)电源系统的功率(W)、VA、VAR和功率系数(PF)。


谐波模式


Fluke 125可以分析电源信号的谐波内容。参见下文了解详情。


zui大记录长度


512点zui小/zui大值每通道


存储

Fluke 125/124:

20个萤幕和设置

Fluke 123:

10个萤幕和设置




额外的电源测量功能(仅限Fluke 125)

测量类型:

瓦特,

VA,

VAR,

功率系数(PF)


电源配置:


单相或平衡式三相(三角形配置)主电源


电压测量


通道A;使用STL120、电压探针或直接输入


zui高安全工作电压


通道B;使用i400s(随附)或其它相容电流钳表


电流钳表或分流灵敏度:


0.1 / 1 / 10 / 100 / 1000 mV/A, 10 mV/mA和400 mV/A。




谐波模式(仅限Fluke 125)



将波形资讯转换成谐波显示(使用FFT处理),其中显示第1个(zui多至第33个)谐波的相对振幅


分析波形:


自动生成电压波形(通道A)、电流波形(通道B)或功率(通道A x通道B)。


谐波频率范围:


DC可达第33个谐波(基本型zui高60 Hz);


DC可达第24个谐波(基本型zui高400 Hz)。


显示


图形显示第1个(zui多至第33个)谐波和DC;相对于基本型的振幅以%为单位进行显示


测量:


各个谐波的相对振幅;


THD,单位:%r或%f。
