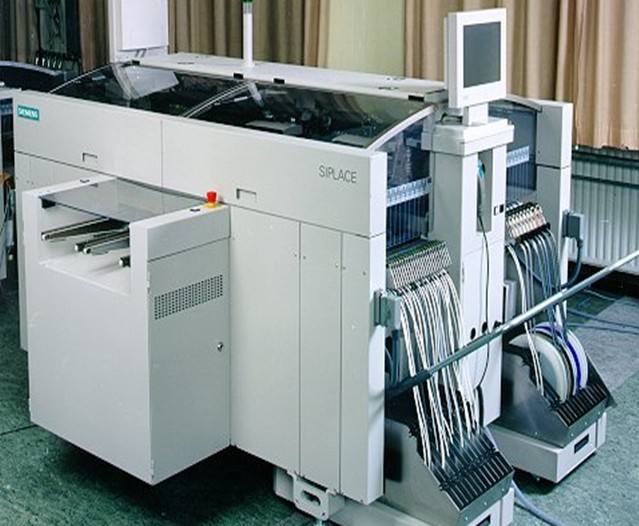

Siemens西门子HF贴片机

  • 品  牌: 西门子/Siemens
  • 规格型号: HF
  • 浏览量: 245
  • 发布时间: 2018-05-25

Siemens西门子/德国/多功能贴片机/HF系列/HF贴片机

西门子贴片机HF,siemens HF多功能贴片机

主要技术参数:

贴装头类型: 双贴装头和/或12吸嘴收集贴装头和/或6吸嘴收集贴装头

悬臂数量: 2

贴装头模块:

贴装头区域1: 双贴装头或6吸嘴收集贴装头或12吸嘴收集贴装头

贴装头区域2: 双贴装头或6吸嘴收集贴装头或12吸嘴收集贴装头

贴装速率(理论值)

贴装头配置 贴装速率

12C&P/12C&P 28000片/小时

12C&P/6C&P 23300片/小时

12C&P/双贴装头 17700片/小时

6C&P/6C&P 18600片/小时

双贴装头/双贴装头 7400片/小时

贴片范围: 0201 to 85 x 85mm/125x10mm 最大200x125mm

元件高度:双贴装头 25mm/ 6C&P:8.5mm/12C&P:6mmm

最高贴装精度(4sigma):

12吸嘴收集贴装头 :60um

6吸嘴收集贴装头 :60um

双贴装头:35um

料架支持:180根,8mm料带

IC贴装头:40um

适用基板: 50x50mm~450 x 508mm

功率:6.5KW

压缩空气要求:5.5~10bar, 350Nl/min,管径 3/4"

单轨/双轨可选

操作系统:Windows / RMOS
