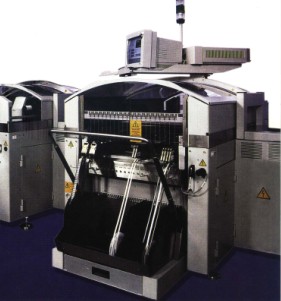

西门子S27贴片机高速SMD贴装系统将超高速贴装与高精度和高灵活性融为一体。与传统贴片机不同的是,收集贴装过程运用于此。S27贴片机安装了2个X-Y主悬臂。每个机架有一个星形12或者6吸嘴的取置头。贴装头轮流从固定的送料器中拾取零件,并把这些零件贴装于固定的PCB板上。其特点如下: 1、通过将新的料带接合在即将用完的料带后面,可以对所有尺寸的零件带进行填充。这样就免除了因零件填充导致的停机。 2、固定、防震的送料器能确保可靠地拾取,甚至可以拾取最小的零件(如0201和0402芯片)。 3、由于取置头的灵活性(其理想的吸嘴设置及自动指定),将移动距离降到最低,从而优化方式调节贴装的次序。
西门子贴片机s27
贴装头类型:12吸嘴收集贴装头/或6吸嘴收集贴装头
悬臂数量:2
标准贴装速率:12/12 26500cph
6/12 19500cph
6/6 17000cph
元件范围: 0.6x0.3 mm2(0201)到32x32 mm2
最高贴装精度:90um(12吸嘴收集贴装头)
70um(6吸嘴收集贴装头)
元件供料器容量:118根料轨,8mm料带
供料器类型:料带式、散装盒式、振动式等
功率:2kw
贴片机电路板尺寸: (L * W)
单轨 50X50mm2 到 495X460mm2 (2"X2" 到 19.5"X18")
双轨 50X50mm2 到 495X216mm2 (2"X2" 到 19.5"X8.5")
供料器容量: 118根料轨,8mm料带
供料台 : 2 套
功率: 2KW
压缩空气: 5.5-10bar,400NI/min,管径1/2
